Macchina saldatura viti su pianale con camma

Descrizione del prodotto

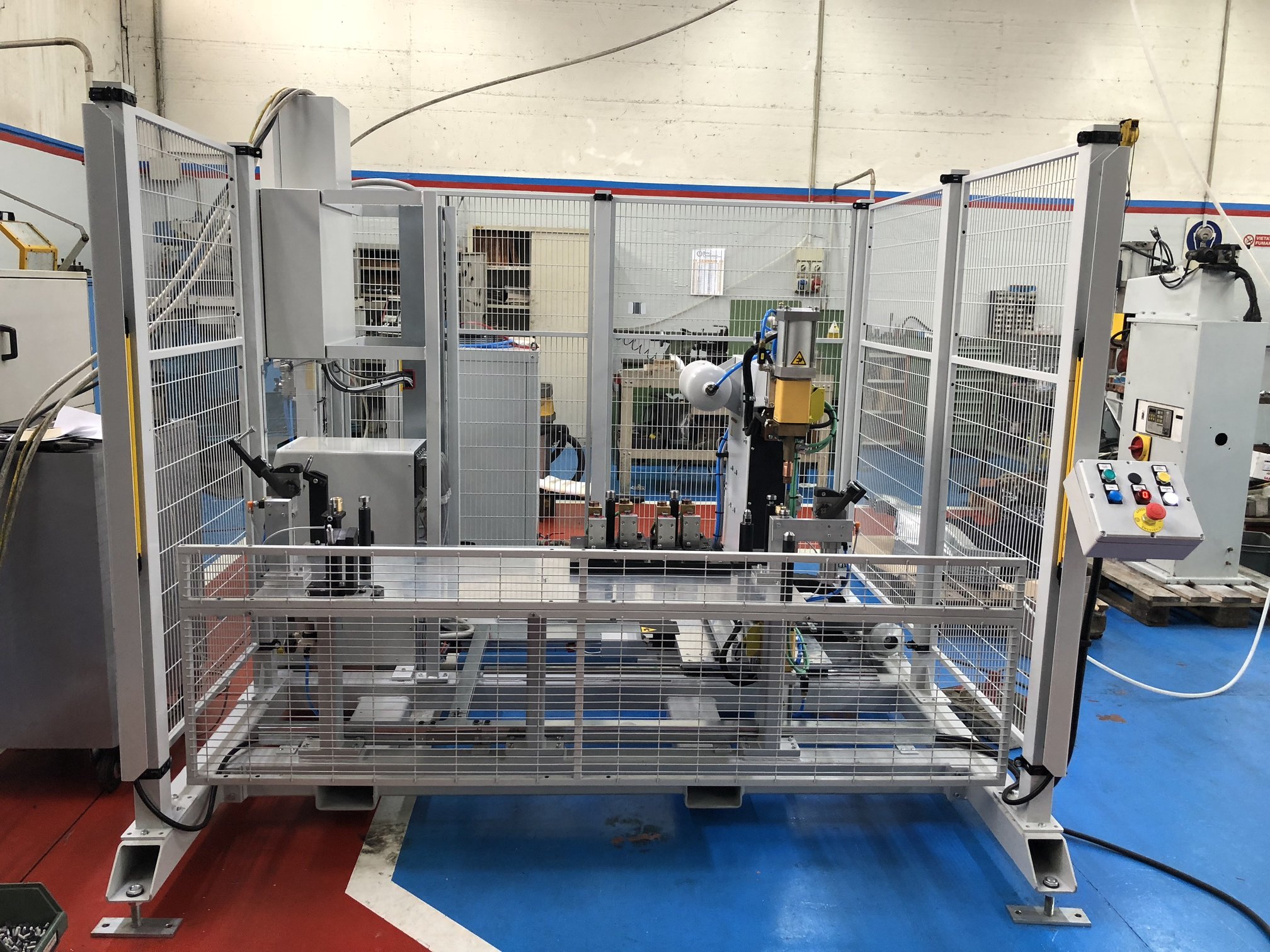

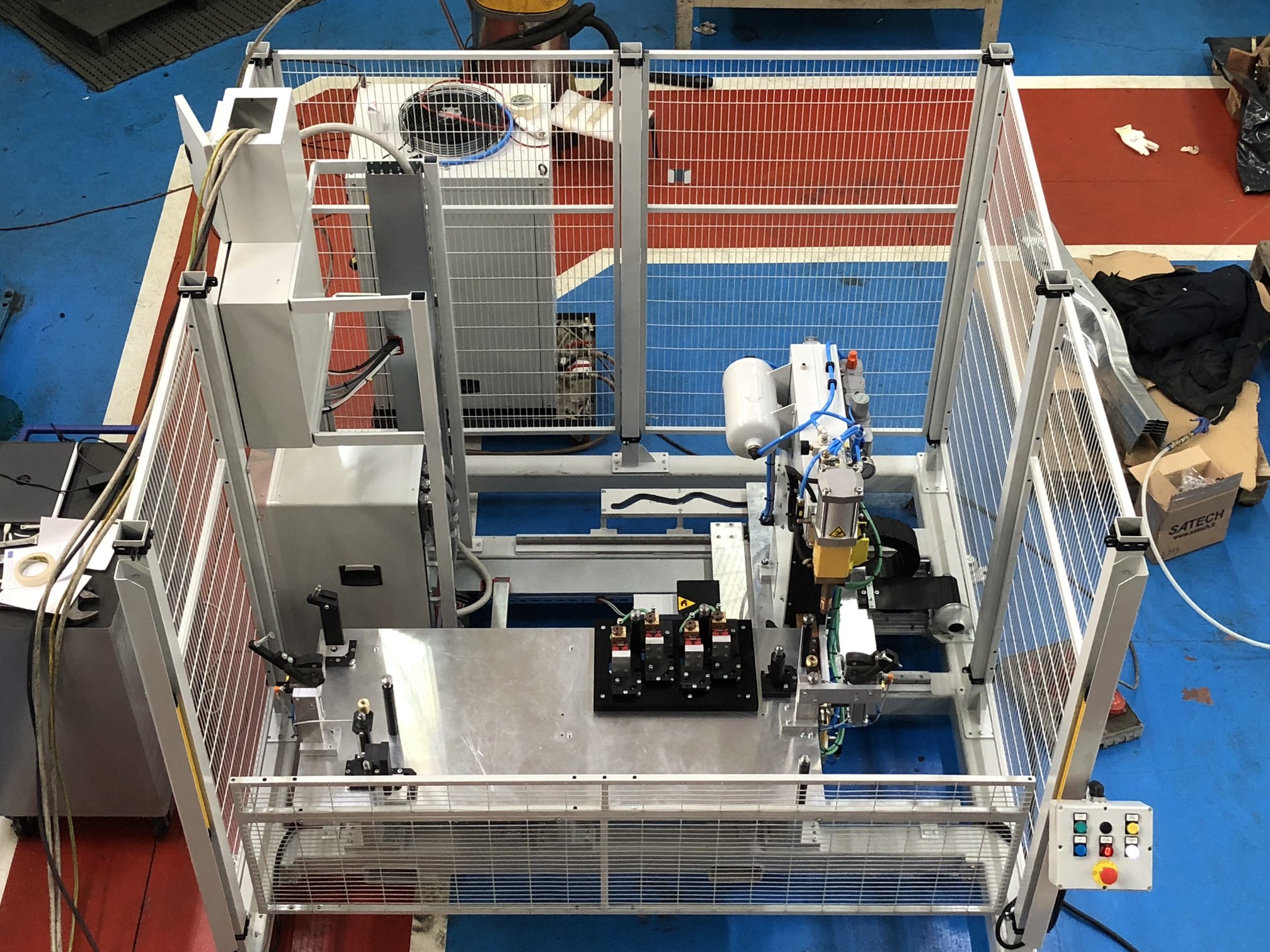

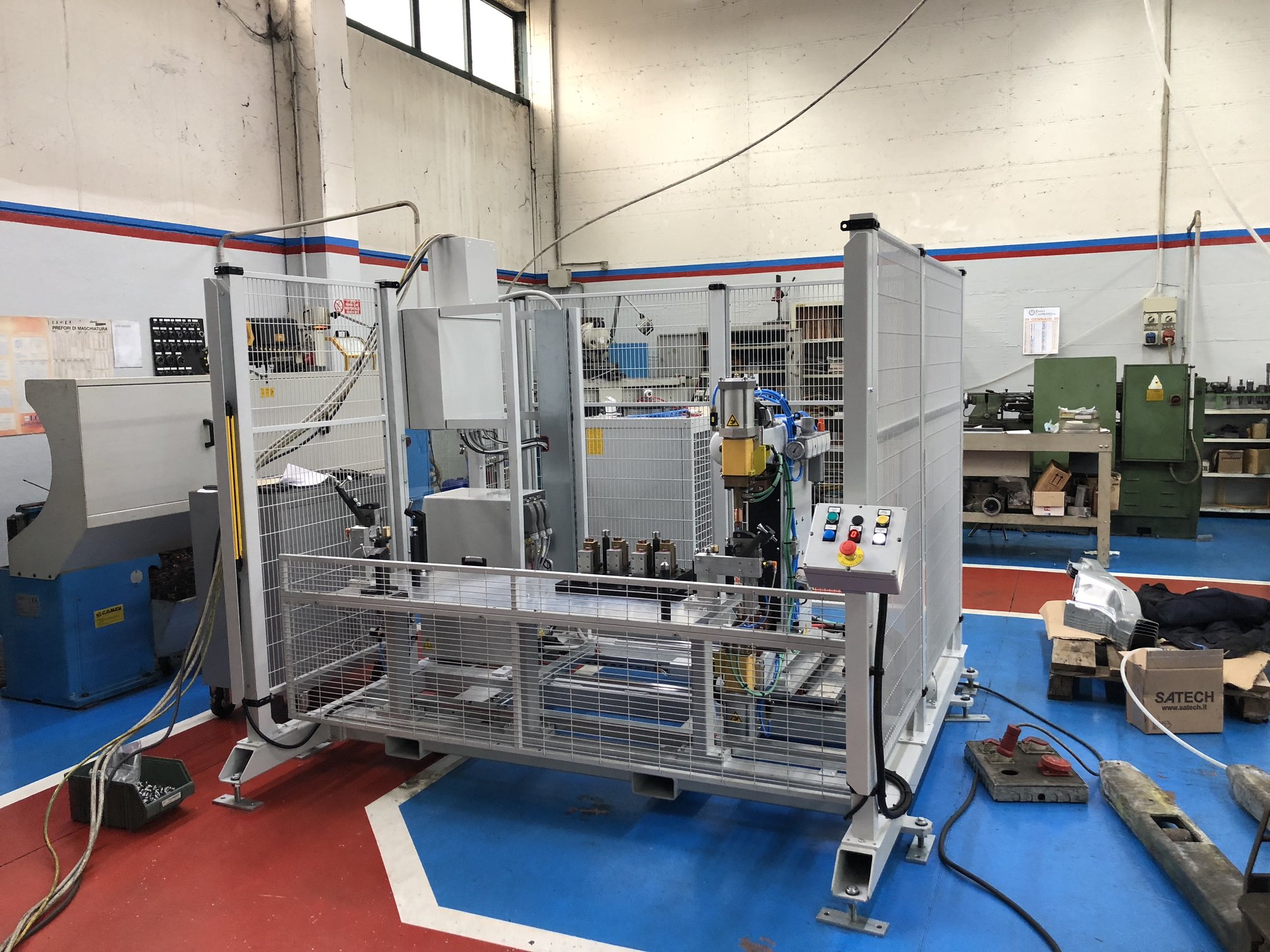

Isola semiautomatica di saldatura viti su pianale composta da:

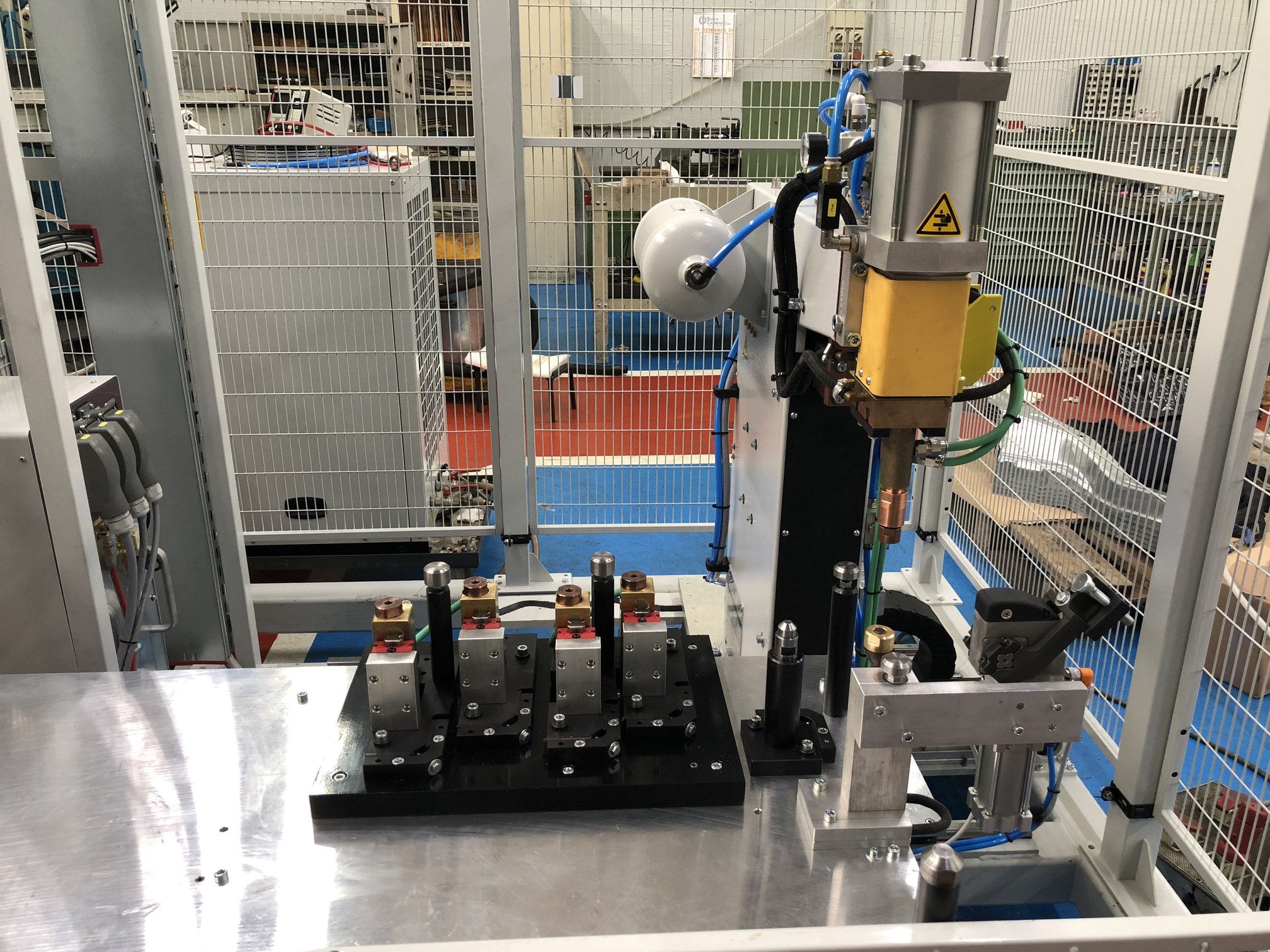

• Maschera di saldatura con alloggi per viti da saldare e supporti per pianale
• Struttura in carpenteria con piastre in alluminio e guide a ricircolo di sfere per i due assi di movimentazione
• Asse x controllato tramite cilindro elettrico con motore passo/passo
• Camma meccanica per la movimentazione dell’asse y
• Puntatrice con due pistoni contrapposti, a tecnologia inverter
• Quadro elettrico con plc per il controllo del ciclo macchina
• Recinzioni di sicurezza perimetrali con barriere per la protezione dell’operatore nella stazione di carico/scarico

L’operatore carica le viti nell’apposito alloggio e il pianale sopra i supporti, dopodiché avvia il ciclo della macchina. La macchina salderà le 4 viti e si sposterà sulla posizione di parcheggio. A quel punto l’operatore potrà scaricare il pezzo.
La macchina risulta interessante qualora non si abbia esigenza di massima precisione e del controllo e la programmabilità dei due assi.
